Nagtatapos ang QWS5000 Stainless Steel Fluid

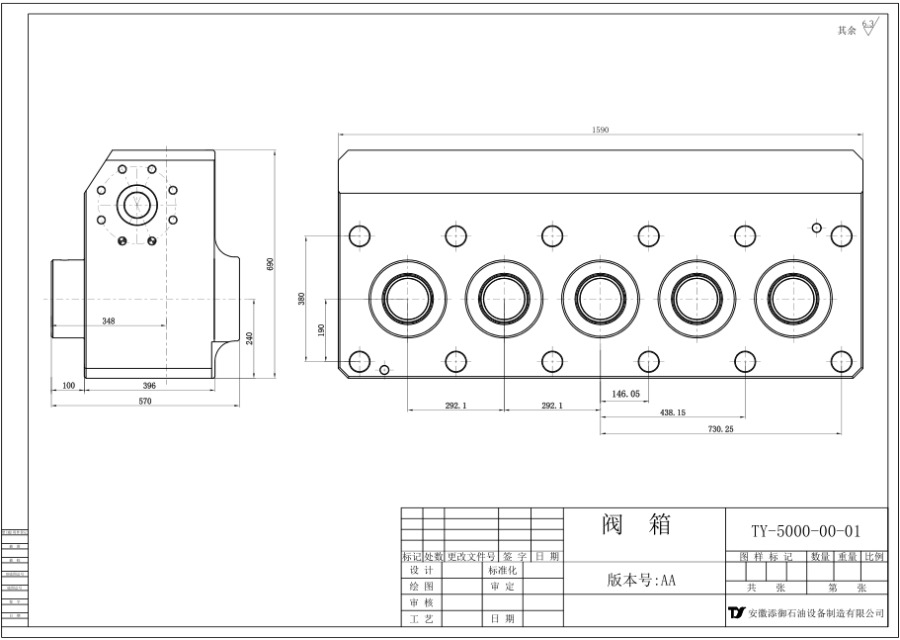

QWS5000 Stainless Steel Fluid End Assembly
Praktikal na high-pressure at high-emission, gawa sa 15-5PH at 13-8 stainless steel.
Na-optimize na smelting: Ang medium frequency furnace na IM ACD LF VD ESR ay epektibong kinokontrol ang ferrite ≤3%.
I-optimize ang mga proseso ng forging at heat treatment; Ang single-piece production na may tatlong pier at tatlong pulls ay pinagtibay upang matiyak ang stress relief at pagtanda, pati na rin ang uniporme at pinong microstructure.
Pag-optimize ng istraktura ng produkto: Ang produktong ito ay halos hinihimok ng electric drive para sa fracturing, high stroke, high pressure, at malaking displacement. Ang uri ng slot ay pinahusay sa uri ng parol, na binabawasan ang konsentrasyon ng stress ng produkto, pinahuhusay ang paglaban sa pagkapagod ng produkto, at pinahaba ang buhay ng serbisyo ng ≥35%.
Ang paggamot sa pagpapalakas ng inner cavity ay binabawasan ang mekanikal na stress sa inner cavity ng produkto. Ang thermal stress ay tumataas ng 35%, at ang inner cavity surface ay umabot sa mataas na tigas, nakakamit ang wear-resistant at corrosion-resistant effect, na makabuluhang nagpapahaba ng buhay ng serbisyo ng produkto ng higit sa 30%.
Ang malawak na hanay ng mga uri ng pagtutugma at ang disenyo ng mga accessory ng laki ay nakakatugon sa iba't ibang mga kinakailangan sa pagpapatakbo.

Impormasyon ng Produkto

Mga parameter ng pagtutukoy

Pinakamataas na lakas ng pag-input:	5000 HP (1902KW-3730KW)
Max RPM:	300 RPM
Plunger:	5
Haba ng Stroke:	11"
Lever Load:	250000
Timbang ng bomba:	26000LB
Gear Ratio:	7.525:1 Na-optimize para sa diesel at dual-fuel application
	11:23 Nalalapat ang pag-optimize sa mga de-koryenteng o turbine-driven na application

Diameter ng plunger		Pag-aalis ng bomba		7.5255:1 bilis ng pag-ikot		11.232:1 bilis ng pag-ikot		7.5255:1 bilis ng pag-ikot		11.232:1 bilis ng pag-ikot		7.5255:1 bilis ng pag-ikot		11.232:1 bilis ng pag-ikot		7.5255:1 bilis ng pag-ikot		11.232:1 bilis ng pag-ikot		7.5255:1 bilis ng pag-ikot		11.232:1 bilis ng pag-ikot
				376		562		753		1123		1505		2246		1881		2808		2258		3370
				50				100				200				100				200
sa.	mm.	Mga galon		GPM	㎡/oras	PSI	bar	GPM	㎡/oras	PSI	bar	GPM	㎡/oras	PSI	bar	GPM	㎡/oras	PSI	bar	GPM	㎡/oras	PSI	bar
4	102	2.992	0.0113	150	34	19894	1372	299	68	19894	1372	598	136	12889	889	748	170	10312	711	898	204	8593	592
4.5	114	3.787	0.0143	189	43	15719	1084	379	86	15719	1084	757	172	10184	702	947	215	8147	562	1136	258	6789	468
5	127	4.675	0.0177	234	53	12732	878	467	106	12732	878	935	212	8249	569	1169	265	6599	455	1402	319	5499	379
5.5	140	5.657	0.0214	283	64	10523	725	566	128	10523	725	1131	257	6818	470	1414	321	5454	376	1697	385	4545	313
5.75	146	6.183	0.0234	309	70	9628	664	618	140	9628	664	1237	281	6238	430	1546	351	4990	344	1855	421	4158	287
6	152	6.732	0.0255	337	76	8842	610	673	153	8842	610	1346	306	5729	395	1683	382	4583	316	2020	459	3819	263
6.5	165	7.901	0.0299	395	90	7534	519	790	179	7534	519	1580	359	4881	337	1975	449	3905	269	2370	538	3254	224

Ang QWS5000 Stainless Steel Fluid End ay idinisenyo para sa high-pressure at high-discharge na mga kondisyon at ito ang pangunahing bahagi ng electric-driven fracturing equipment. Ito ay gawa sa 15-5PH at 13-8 martensitic precipitation na pinatigas na hindi kinakalawang na asero. Sa mataas na lakas nito at paglaban sa kaagnasan, madali nitong makayanan ang mga high-pressure at high-discharge na operating environment. ang

Sa proseso ng smelting, ang proseso ng IM ACD LF VD ESR ng medium-frequency furnace ay ginagamit upang malalim na linisin ang tinunaw na bakal, at ang nilalaman ng ferrite ay mahigpit na kinokontrol sa loob ng 3%, na tinitiyak ang katatagan ng istraktura ng materyal at naglalagay ng matatag na pundasyon para sa pagganap ng kagamitan. ang

Ang mga proseso ng forging at heat treatment ay pinino din, gamit ang "three-pier and three-draw" na single-piece production mode, na sinamahan ng stress relief at aging treatment, upang epektibong maalis ang panloob na stress, pinuhin ang istraktura ng butil, at makabuluhang mapabuti ang mga mekanikal na katangian ng mga bahagi. ang

Sa mga tuntunin ng istraktura, ang tradisyonal na disenyo ng slot ay na-upgrade sa isang uri ng parol, na lubos na nakakabawas sa konsentrasyon ng stress, nagpapataas ng paglaban sa pagkapagod, at nagpapahaba ng buhay ng serbisyo ng higit sa 35%. Matapos palakasin ang panloob na lukab, ang mekanikal na stress ay nabawasan, ang thermal stress ay nadagdagan ng 35%, at isang mataas na tigas na layer ay nabuo sa ibabaw, na makabuluhang nagpapabuti sa wear resistance at corrosion resistance, at pinatataas ang buhay ng serbisyo ng higit sa 30%. ang

Bilang karagdagan, ang malawak na hanay ng pagtutugma at laki ng mga disenyo ay maaaring matugunan ang iba't ibang mga pangangailangan sa pagpapatakbo, na ginagawa itong perpektong pagpipilian para sa mga sitwasyong may mataas na presyon at mataas na paglabas.
